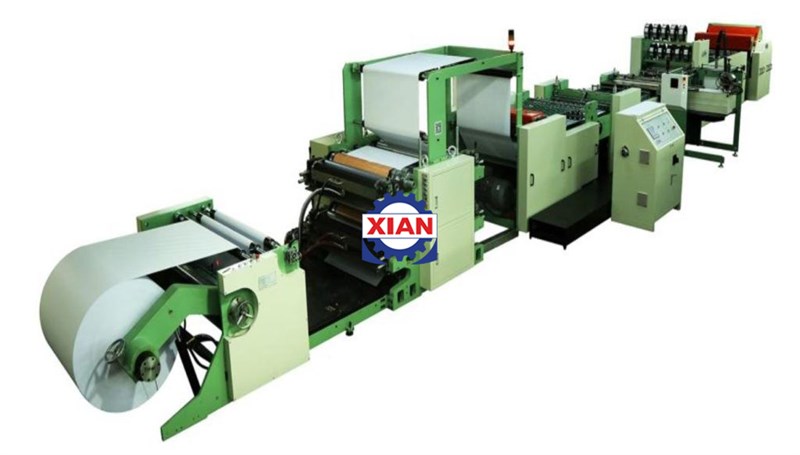

Mã: AFPS-1020B
Hãng: China
Bảo hành: 12 tháng
Cấu hình dây chuyền sản xuất vở học sinh:
|
Số TT |
Tên linh kiện |
Số lượng |
| 1 | Lô in Flexo |
4 chiếc |
|
2 |
Băng tải nạp giấy | 25 mts |
| 3 | Máy viền đai |
1 chiếc |
|
4 |
Bộ đếm tờ | 4 chiếc |
| 5 | Dao quay trên/ dưới |
1 bộ |
|
6 |
Dao ngang trên (W18A ) | 1 chiếc |
| 7 | Dao dọc trên |
5 chiếc |
|
8 |
Dao dọc dưới |
5 chiếc |
Thông số kỹ thuật dây chuyền sản xuất vở học sinh:
|
Mã máy |
AFPS-1020B |
| Đường kính cuộn giấy tối đa |
1200mm |
| Khổ rộng in tối đa |
1020mm |
| Khổ rộng in tối thiểu |
680mm |
|
Chiều dài in – cắt tối đa |
430mm |
| Chiều dài in – cắt tối thiểu |
290mm |
|
Chiều dài bánh răng quả lô |
5mm |
| Kích thước quyển vở tối đa |
297*210mm |
|
Kích thước quyển vở tối thiểu |
160 x 125 mm |
| Màu in |
2+2 ( 2 màu trên hai mặt ) |
|
Tốc độ cơ học tối đa |
280m / phút (Tốc độ chạy dựa trên độ dày của giấy) |
| Định lượng giấy |
55g/㎡-120g/㎡ |
|
Số tờ mỗi nhóm |
5-50 tờ, sau khi gấp 10-100 tờ |
| Số lượng đầu ghim |
8 đầu (Giá chưa gồm đầu ghim, khách hàng lựa chọn đầu ghim Đức hoặc Mỹ) |
|
Số lượng sản xuất quyển vở/ lần tối đa |
4 quyển |
| Độ dày bìa |
150g-450g |
|
Chiều cao chồng giấy tối đa |
800mm |
| Độ dày quyển vở |
10mm (độ dày quyển vở mở ra : 5mm) |
|
Độ dày ghim |
5mm |
| Tần suất đầu ra tối đa |
45 lần |
|
Tổng công suất & điện áp |
22kw 380V 3 pha |
| Kích thước máy ( D * R *C) |
21.8m* 2.5m* 2.4m |
Sơ đồ quy trình dây chuyền sản xuất vở học sinh:
|
1 |
Giá đỡ trục cuộn đơn | 8 | Bộ phận đóng ghim |
| 2 | Bộ phận in (4 màu) | 9 |
Bộ phận gấp |
|
3 |
Bộ phận dao cắt | 10 | Bộ phận chỉnh gáy sách |
| 4 | Bộ đếm | 11 |
Bộ phận chỉnh cạnh |
|
5 |
Bộ thu gom xếp chồng thành phẩm |
12 |
Dao cắt & dao chỉnh cạnh ( 5 chiếc) |
|
6 |
Bộ phận chèn bìa thứ 1 | 13 | Bàn thu gom thành phẩm |
| 7 | Bộ phận chèn bìa thứ 2 |
|
