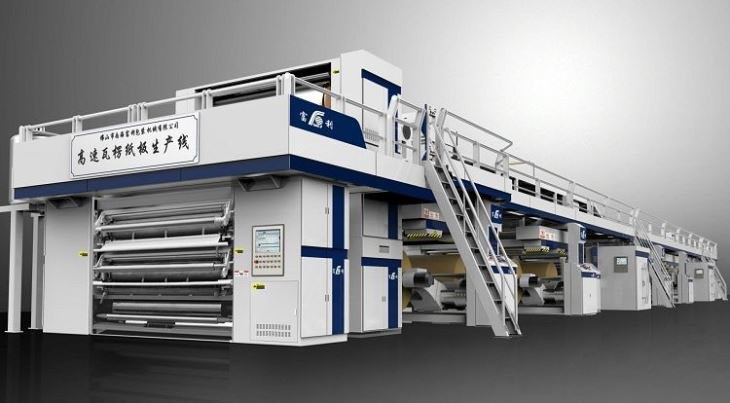

Dây Chuyền Sóng 2 Lớp

Giới thiệu dây chuyền sóng 2 lớp:

BỘ MÁY SẢN XUẤT SÓNG E

• PHẦN NÂNG CUỘN GIẤY CỦA DÂY CHUYỀN SÓNG 2 LỚP

• PHẦN SẤY TẠO SÓNG MỘT MẶT

Tính năng Dây chuyền sóng 2 lớp:

• Các hệ thống hướng dẫn thông qua việc hút gió để duy trì sự ổn định của các loại sóng với tốc độ cao
• Giấy sóng được hút bởi quạt, thông qua hộp chân không để tạo thành một khu vực áp suất âm trong 180 độ của con lăn gấp sóng vừa để hoàn thành việc tạo sóng.
• Các trục tạo sóng trên và dưới được mạ Tungsten Carbide 48Crom xử lý tôi cứng, mài và mạ thẩm thấu bề mặt 8Crom cacbua vonfram
• Chiều rộng của khe rãnh hút của con lăn không được vượt quá 2.0-2.5mm, có thể làm giảm vết của các đường giấy khô trên các tấm bìa một mặt.
• Trục truyền dẫn thông qua truyền tải toàn bộ để cô lập nguồn dao động, làm cho truyền tải ổn định hơn, hoạt động đáng tin cậy và bảo trì bảo dưỡng cao hơn, nhanh hơn.
• Hộp số giảm tốc được bôi trơn bằng dầu và ổ bánh răng kín để giảm độ rung của máy.
• Khớp nối tải Sử dụng cao su tái chế, dán keo khí nén, có tác dụng hiệu ứng đệm.

* Bề mặt keo điều chỉnh điện, thuận tiện và nhanh chóng.

* Bề mặt của con lăn đầu được khắc đặc biệt và mạ crôm.

Nguyên liệu thô và bộ phận tiêu chuẩn sản xuất

Vật liệu kết cấu vách máy: HT200

Kết cấu và vật liệu đáy: thép tấm hàn kết cấu

Thông số kỹ thuật Dây chuyền sóng 2 lớp:

• PHẦN CẮT VI TÍNH CỦA DÂY CHUYỀN SÓNG 2 LỚP

Hình ảnh máy cắt tấm vi tính

Phần cắt giấy vi tính sử dụng dao đơn, cắt, gấp giấy theo yêu cầu sau đó xếp chồng lên nhau bằng 01 máy nhận đơn, tiết kiệm được rất nhiều nhân lực.

Phần cắt giấy vi tính dao đơn là một thiết bị nhận dạng và cắt giấy một mặt. Nó có lợi thế về thời gian cố định (nếu cần thay đổi thì cũng đơn giản), độ chính xác cao, cắt ngắn, tốc độ làm việc cao, sản phẩm hỏng ít hơn…

Phần này sử dụng màn hình cảm ứng PLC, người vận hành có thể hoàn toàn kiểm soát việc sản xuất trên màn hình vi tính.

Việc sử dụng biến tần số tốc độ, động cơ servo làm giảm tỷ lệ hư hỏng gây ra bởi quá trình giảm tốc cơ học trong quá trình sử dụng và làm cho chiều dài cắt chính xác hơn (với sai số trung bình ± 1,5 mm) và các tính chất cơ học tốt hơn.

Thông số kỹ thuật:

• PHẦN RA PHÔI CỦA DÂY CHUYỀN SÓNG 2 LỚP

Hình ảnh bộ ra phôi tự động

Dàn ra phôi được lắp sau máy cắt tấm vi tính sử dụng dao đơn tiết kiệm được rất nhiều nhân lực.

• Khung được hàn bằng thép tấm.
• Thiết bị điện sử dụng bộ chuyển đổi tần số Alpha, Xinjie PLC, Zhengtai và động cơ hoạt động là động cơ thông thường 3.0KW,.
• có 8 băng tải hoạt động (4 mở), 9 dải băng dẫn giấy, và 1 dây phẳng.
• có thể tự động đếm, xếp chồng và đẩy ra ngoài mà không phải dừng máy.

Thông số kỹ thuật:

Lưu ý: Thông số là thông số tiêu chuẩn, cụ thể thông số của mỗi máy sẽ thể hiện rõ trong hợp đồng, tùy lựa chọn của khách hàng có thể lấy máy phương pháp gia nhiệt bằng hơi hoặc điện, có thể tùy chọn mua hoặc không mua phần ra phôi xếp chồng… hoặc có thể mua rời từng bộ phận.

Thông số, bước sóng và chiều cao sóng, tỉ lệ co:
