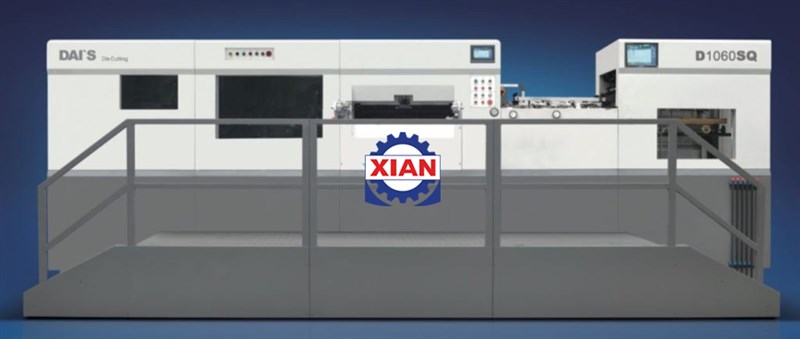

Máy Cắt Bế Tự Động D1060SQ

Giá Bán : Liên hệ

Mã: D1060SQ

Hãng: Dai's

Bảo hành: 12 tháng

THÔNG TIN ĐẶT HÀNG



Thông số kỹ thuật của máy cắt bế tự động D1060SQ:

Mã máy

D1060SQ
Phương thức bế

Bế phẳng

Khổ giấy nạp tối đa

1060*760mm
Khổ giấy nạp tối thiểu

450*360mm

Kích thước cắt bế tối đa

1050*750mm
Kích thước miệng tối thiểu

8mm

Áp lực bế tối đa

250t
Loại giấy sử dụng

Bìa cứng: ≥100g

Giấy sóng: ≤5mm

Độ chính xác cắt bế

± 0.1mm
Tốc độ tối đa

7000 trang/ giờ(Tùy thuộc vào độ giày giấy, khổ giấy, kiểu sản phẩm, và kỹ thuật người vận hành)

Tốc độ loại khi sử dụng chức năng chọc phôi

6500 trang/ giờ(Tùy thuộc vào độ giày giấy, khổ giấy, kiểu sản phẩm, và kỹ thuật người vận hành)
Độ cao chồng giấy nạp tối đa

1600mm

Độ cao chồng giấy thu tối đa

1500mm
Công suất động cơ chính

11kw

Tổng công suất

24.75kw
Trọng lượng máy

20t

Kích thước máy

5095*4202*2560mm

Danh sách linh kiện của máy cắt bế tự động D1060SQ:

Số TT

Tên linh kiện Thương hiệu Nơi sản xuất
1 Công tắc quang điện MEIJI DENKI

U.S.

2

Màn  hình DELTA Taiwan
3 Nút ấn Schneider

France

4

Rơ le AC Schneider France
5 Rơ le trạng thái rắn FOTEK(Yangming)

Taiwan

6

PLC DELTA Taiwan
7 Còi điện QLIGHT

Korea

8

Van điện từ SMC AirTac Taiwan
9 Bộ tách dầu nước AirTac

Taiwan

10

Bộ ngắt mạch động cơ Schneider France
11 Động cơ servo DELTA

Taiwan

12

Động cơ chính Honeywell U.S.
13 Động cơ giảm tốc ZD ( Zhongda)

Taiwan

14

Công tắc áp suất dầu ARK

Korea

15

Bộ ly hợp khí nén OM Italy
16 Bộ ly hợp nạp giấy Miki/ Xiaocang

Japan

17

Mô-men xoắn Jiasu Taiwan
18 Bộ cắt gián đoạn Hande

Taiwan

19

Bơm chân không (Optional –chi phí tính ngoài) Becker

Germany

20

Đầu nạp Hengcang Taiwan
21 Vòi hút đầu nạp giấy SILENT

Sweden

22

Nhông xích truyền động bánh răng IWIS Germany
23 Nhông xích truyền động khác TYC

Taiwan

24

Bánh răng Jaisu Taiwan
25 Bi bạc NSK

Japan

26

Đầu nối SMC Japan
27 Băng tải Kangsi

Taiwan

28

Băng tải vận chuyển giấy Kangsi Taiwan

29

Lò xo khuôn

Japan

30 Trục vít me Lifa

Taiwan

31

Hệ thống làm mát tuần hoàn dầu (Optional –chi phí tính ngoài) Weiliang

Taiwan

32

Quạt tản nhiệt Jianzhun Taiwan
33 Bộ chuyển đổi nhiệt (Optional –chi phí tính ngoài) Fubang

U.S.

34

Bơm dầu bôi trơn Yongsheng Taiwan
35 Encoder Omron

Japan

36

Vòng đệm Hansheng Taiwan
37 Biến tần H-WISE

Japan

38

Nguyên liệu làm thân máy QT600-3 ( gang đúc)

China

Lưu ý: Khi các bộ phận đã mua được sử dụng trong các máy giữa hợp đồng này được nâng cấp hoặc cập nhật, chúng sẽ được thay thế bằng các nhãn hiệu có cùng cấp độ và chất lượng không thấp hơn chất lượng của các nhãn hiệu hiện có.

Đặc điểm của máy cắt bế tự động D1060SQ:

Máy bế phẳng tự động dòng D được sản xuất bởi Zhejiang Daishi Printing Machinery Co., Ltd. có cấu hình phần cứng tiên tiến, có thể được ứng dụng để cắt bế giấy sóng và bìa cứng trong sản xuất bao bì và đảm bảo độ chính xác cao và chất lượng cao. So với các mô hình tương tự trên thị trường, nó có những ưu điểm sau:

Bảng so sánh máy Máy bế phẳng tự động dòng D được sản xuất bởi Zhejiang Daishi Printing Machinery Co., Ltd và máy phổ thông

Máy bế phẳng tự động dòng D

Máy phổ thông
Sử dụng gang đúc QT600-3, được gia công tiên tiến, tăng độ bền và đảm bảo an toàn thân máy

Nguyên liệu bình thường rất dễ bị biến dạng

Việc sử dụng cấu trúc gián đoạn nhập khẩu nước ngoài giúp máy vận hành ổn định, giảm thiểu lỗi.

Hoạt động sẽ bị gián đoạn
Toàn bộ máy sử dụng bạc đạn NSK nhập khẩu từ Nhật Bản nâng cao tuổi thọ

Vòng bi trong nước có tuổi thọ ngắn và tốn nhiều thời gian để thay thế

Toàn bộ máy sử dụng linh kiện nhập khẩu Honeywell của Mỹ, Omron của Nhật, Schneider của Pháp

Một số linh kiện trong nước có chu kỳ bảo dưỡng ngắn và việc thay thế tốn nhiều thời gian
Hàng răng sử dụng nhôm hàng không nhập khẩu

Hàng răng dễ bị hao mòn

Độ chính xác khi cắt bế 0,1mm, tốc độ chạy của máy có thể lên đến 8000 tờ / giờ. (Lấy mô hình 800 làm tài liệu tham khảo)

Chậm và hiệu quả thấp
Trục khuỷu và trục vít được làm bằng vật liệu nhập khẩu từ Đức, tôi luyện tần số cao, độ chính xác cao và không bao giờ bị biến dạng

Hoạt động tốc độ cao quá lâu sẽ gây ra hỏng hóc

Sử dụng hệ thống cảm biến hồng ngoại để cải thiện hiệu suất an toàn

Nguy hiểm cho người vận hành
Giao diện hoạt động trên màn hình cảm ứng tiếng Trung và tiếng Anh

Tương tự

Nhông xích truyền động sử dụng IWIS của Đức để giảm tỷ lệ hỏng hóc

Nhông xích dễ bị đứt
Động cơ chính sử dụng Honeywell của Mỹ đảm bảo cho máy hoạt động trơn tru.

Hoạt động sẽ bị gián đoạn

Sử dụng công tắc khí Merlin Gerland của Pháp để đảm bảo mỗi hoạt động khí nén đều chính xác.

Kết nối khí nén sẽ có lỗi
Khung máy được làm bằng chất liệu hợp kim có độ bền cao, thiết bị thay tấm bằng khí nén được sử dụng để đẩy nhanh tốc độ thay tấm

Thay thế khung mất nhiều thời gian

Áp dụng hệ thống quang điện Omron

Thao tác nguy hiểm
Bàn nhận giấy có chức năng phân phối  thu giấy phụ và chức năng lấy mẫu không cần dừng máy, có thể vận hành không dừng máy và kiểm tra trạng thái cắt bế bất kỳ lúc nào.

Nó đòi hỏi nhiều người vận hành và có một số rủi ro nhất định

Hệ thống bôi trơn cưỡng bức đảm bảo việc cung cấp dầu bên trong của trục quay chính là bình thường và máy tự động dừng khi không có dầu.

Lượng dầu không đủ sẽ làm hao mòn máy

Danh sách phụ kiện kèm theo máy cắt bế tự động D1060SQ:

SốTT

Tên Số lượng Ghi chú
1 Máy chủ 1 chiếc



2

Bệ bước chân 1 bộ 800TB
3 Khung khuôn cắt 2 bộ

800B04-17-00

4

Khuôn cắt 1 chiếc 800B03-17
5 Bộ phận xếp chồng 2 cái

800A02-86-00

6

Thanh chèn giấy 6 thanh 800A02-33-00
7 Bánh răng 1 bộ

800B06-26-00

8

Lò xo kéo 1 cái 800B07-16
9 Lò xo kéo 1  cái

800B07-20

10

Lò xo kéo 1 cái 800C06-07
11 Lò xo ép 4 cái

800B06-38

12

Tay quay 2  cái 800A07-24
13 Con lăn ép giấy 2 cái

800A07-70-07

14

Tay kéo của tấm kéo 1chiếc 800B03-40
15 Cờ lê 1chiếc

1080B04-55

16

Ray dẫn xếp chồng giấy 2 bộ 1080DZ-13-00
17 Súng hơi + đầu nối 1

Kèm ống khí φ 12, 5m

18

Vít ngang, vít chữ thập Mỗi loại 1 chiếc
19 Mỏ lết 1chiếc



20

Lục 1 bộ 1.5,2,2.5,3,4,5,6,8,10
21 Ống nâng (Φ 68*14) 2 ống



22

Cờ lê 1 chiếc 8-10,12-14,14-17,17-19
23 Đầu hút 2

FD-3/XZ

24

Miếng ép  1 2 FD-3/YP1
25 Miếng ép  2 2

FD-3/YP2

26

Miếng ép  3 2 FD-3/YP3
27 Tay kê 2 bộ

Trái phải

28

Đai ốc M5 20 chiếc
29 Vít nở M10*80 10



30

Linh kiện xả phôi thải dưới ( Đế – chiều dài cố định dài ) 40 1080QD01-52-02-00A linh kiện loại bỏ phôi thải (bao gồm cả trên máy)
31 Linh kiện xả phôi thải dưới ( Đế – chiều dài cố định ngắn) 100

1080QD01-52-02-00B  linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

32

Linh kiện xả phôi thải dưới ( Đế – không cố định ) 20 1080QD01-52-02-00C  linh kiện loại bỏ phôi thải (bao gồm cả trên máy)
33 Thanh kẹp dầm linh hoạt 20

1080QD01-52-05-00  linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

34

Linh kiện ghim chọc phôi thải giữa 60 1080QD01-52-02-13-00  linh kiện loại bỏ phôi thải (bao gồm cả trên máy)
35 Linh kiện ghim chọc phôi thải 60

1080QD01-52-02-14-00  linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

36

Kim loại bỏ phôi thải  (thô) 40 1080QD08-08-07 linh kiện loại bỏ phôi thải (bao gồm cả trên máy)
37 Kim loại bỏ phôi thải  (trung ) 40

1080QD08-08-08  linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

38

Kim loại bỏ phôi thải  (mịn ) 40 1080QD08-08-09 linh kiện loại bỏ phôi thải (bao gồm cả trên máy)
39 Thanh dầm loại ngắn 4

1080QD01-52-03 linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

40

Thanh dầm loại trung 4 1080QD01-52-04 linh kiện loại bỏ phôi thải (bao gồm cả trên máy)
41 Thanh dầm loại dài 4

1080QD01-52-06 linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

42

Đòn cánh tay đỡ thanh dầm 4

1080QD02-45-08 linh kiện loại bỏ phôi thải (bao gồm cả trên máy)

Ghi chú: Lưu ý: Khung tấm cắt bế tiêu chuẩn, một bộ trên máy, một bộ trong phụ kiện, tấm thép đã được lắp vào máy.

Nếu bổ sung thêm thì thực hiện theo giá bán của công ty

Cấu hình máy cắt bế tự động D1060SQ:

Bộ nạp giấy:

– Công nghệ Châu Âu sản xuất đầu nạp chính xác cho carton, bìa cứng và carton sóng.

– Bốn đầu hút bốn bộ nạp (4 lần hút và năm lần nạp trên 1300) có thể điều chỉnh lực hút tùy theo độ biến dạng của giấy.

– Cấu trúc nối giấy độc đáo, phù hợp với các loại giấy biến dạng khác nhau.

– Đầu nạp tốc độ cao được làm bằng vật liệu hợp kim nhôm đặc biệt, và tất cả các bộ phận được nhập khẩu.

– Công tắc nạp giấy giúp giấy không bị nhầm lẫn

– Thiết bị phát hiện chống va chạm đầu nạp kép

– Chuyển đổi nạp giấy chính và phụ không cần dừng máy.

– Một bộ mã hóa giấy trước tùy chọn

– Nạp giấy kiểu vảy cá, ổn định và chính xác

– Cấu trúc tinh chỉnh bàn nạp giấy, điều chỉnh không cần dừng máy.

-Bàn nạp giấy đa năng

– Được trang bị một bộ thanh đỡ giấy phụ và hai bộ tấm kéo giấy.









Bàn vận chuyển giấy

– Quang điện phát hiện tờ đôi.

– Áp dụng hệ thống điều khiển tiên tiến để điều khiển thiết bị tốc độ nạp giấy giúp nạp giấy trơn tru và giảm va chạm.

– Băng tải nạp giấy nhập khẩu

– Con lăn đè giấy làm bằng polyurethane siêu chống mài mòn

– Con lăn cao su và con lăn chổi có thể điều chỉnh đảm bảo vị trí chính xác của tay kê phía trước và trở lại bên.







Tay kê trước/ bên/ nhíp kẹp

– Kiểm tra tay kê trước theo tiêu chuẩn để đảm bảo giấy đúng tỷ lệ

– Sử dụng tay kê đẩy kép trái và phải để đáp ứng các yêu cầu chồng màu ký in khác nhau

– Tấm thép ép giấy đàn hồi, lực đồng đều và đáng tin cậy.







Bộ phận khuôn cắt bế

– Các bộ phận chịu áp lực được làm bằng gang dẻo có độ bền cao-QT600-3, được đúc bằng quy trình đặc biệt, độ bền cao và không bao giờ bị biến dạng

– Trục khuỷu bằng thép niken-crom-molypden-vàng nhập khẩu từ Đức được xử lý đặc biệt

– Bánh răng sâu – trục vít siêu chịu mài mòn nhập khẩu Đài Loan.

– Thiết bị lật khuôn dao tiện lợi và nhanh chóng

– Hệ thống bôi trơn cung cấp dầu mạnh mẽ

– Cấu trúc gián đoạn 240 độ chính xác cao

– Thiết bị khóa khí nén an toàn và nhanh chóng

– Đầu nối khớp quay tốc độ cao

– Áp suất tối đa đạt 300 tấn (áp suất tối đa của máy ép nhiệt đạt 600 tấn).

– Sử dụng động cơ chính Honeywell tiên tiến của Mỹ (cấu hình Optional), tốc độ cắt khuôn có thể đạt 7500 tờ mỗi giờ.

– Khung tấm cắt áp dụng hệ thống định vị trung gian và có thiết bị tinh chỉnh

– Màn hình màu kép luôn hiển thị trạng thái làm việc của máy







Linh kiện điện khí

Toàn bộ máy sử dụng linh kiện điện khí Meiji của Mỹ và Schneider Electric của Pháp để đảm bảo máy chạy ổn định.

– Hệ thống hiển thị giao diện người-máy có thể hiển thị các điều kiện làm việc khác nhau trong thời gian thực và các lỗi xảy ra còi báo động nhiều lần và máy tự động dừng, điều này thực sự đảm bảo an toàn cho con người và máy móc.







Bộ phận thu giấy

– Thiết bị chạy giấy tự động, thiết bị thổi khí hai chiều để nhận giấy đảm bảo.

– Giấy dày và mỏng có thể được thu gom gọn gàng

– Phần giao hàng được trang bị bảng điều khiển để thao tác thân thiện hơn với người dùng.

– Quang điện nhận giấy đảm bảo thu giấy gọn gàng

– Hệ thống điều khiển nâng hạ tự động của bàn nhận giấy

-Thiết bị bảo về bộ nhông xích chính

– Thiết bị chống hồi giấy
