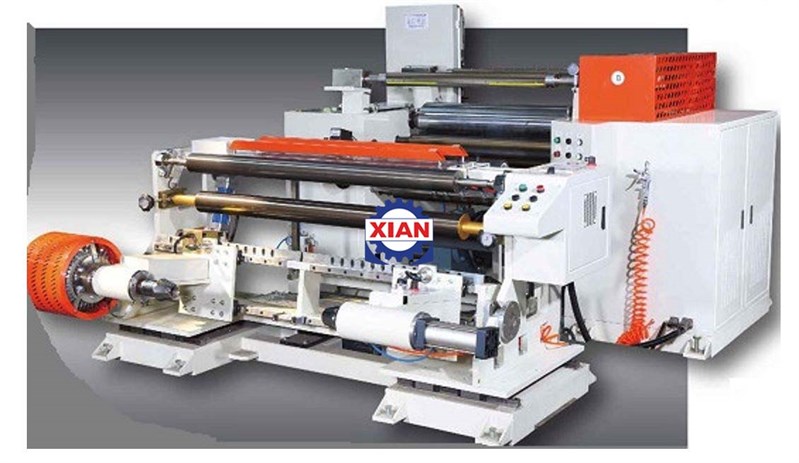

Máy Chia Cuộn Màng Nhôm

Thông số kỹ thuật máy chia cuộn màng nhôm:

Đặc điểm máy chia cuộn màng nhôm:

Cấu trúc máy chủ:

1. Máy chủ : Giá đỡ thiết bị được làm bằng tấm thép cường lực cao, chịu lực thấp, độ dày của tấm là 40mm, được kết hợp với một đế đúc lớn để tăng cường độ ổn định. Bộ phận truyền động có nắp bảo vệ
2. Bộ điều khiển chính : Toàn bộ máy được điều khiển bằng điều khiển bằng PLC ( Inovance), có màn hình cảm ứng để cài đặt thông số và theo dõi trạng thái làm việc, có các nút điều khiển ở mặt trước và mặt sau của máy.
3. Bộ truyền động: Sử dụng động cơ tần số biến đổi hiệu suất cao, kết hợp với điều khiển biến tần giúp ổn định khi máy hoạt động.
4. Phương thức bố trí lắp đặt các bộ phận của máy: Tất cả các bộ phận của máy được bố trí theo kiểu khép kín để giảm khả năng hỏng hóc do yếu tố con người gây ra.

Bộ phận nạp cuộn giấy đầu vào của máy chia cuộn màng nhôm:

1. Phương pháp nạp cuộn giấy đầu vào: Nạp cuộn giấy bằng phương pháp thủy lực độc lập, kẹp giấy điện dộng không trục , hỗ trợ di chuyển thủ công điều chỉnh độ rộng của cuộn giấu, được trang bị thiết bị khóa đỉnh hình nón cơ khí 3 inch
2. Lực căng cuộn giấy nạp: Bộ truyền động là 1 bộ phanh bột từ 10 kg, với 1 bộ cảm biến áp suất và giá trị cài đặt được cài đặt và điều khiển tự động bằng PLC.
3. Hiệu chỉnh cuộn giấy nạp : Được trang bị hệ thống hiệu chỉnh tương tự, sử dụng điều khiển quang điện sóng siêu âm để theo dõi vật liệu.
4. Thiết bị phụ trợ: Lắp đặt bộ mã hóa vòng quay để phát hiện đường kính của cuộn giấy và thực hiện chức năng báo lỗi nạp cuộn dư thừa. 1 bộ con lăn dẫn hướng chỉnh lệch thủ công điều khiển bằng vít điều chỉnh lực căng không đều giữa trái và phải.

Bộ phận dẫn kéo và chia của máy chia cuộn màng nhôm

1. Lô : Lô truyền động được làm bằng ống thép liền khối. Sau khi tôi và tôi luyện, làm cứng bề mặt, mạ crom, xử lý cân bằng động. Chiều dài quả lô dẫn hướng 900mm, đường kính Φ195mm
2. Lô ép dấn kéo giấy: Sử dụng lô cao su polyurethane, được điều chỉnh bằng cân bằng động và tĩnh. Chuyển động lên và xuống của con lô ép được điều khiển bởi các bộ phận khí nén có thể điều chỉnh, giúp ngăn chặn hiệu quả lực căng giữa cuộn giấy nạp và cuộn giấy thu.
3. Bộ truyền động dẫn kéo giấy : Sử dụng động cơ biến tần 3,7 kw, hộp tăng tốc và giảm tốc, mômen xoắn được truyền động bằng dây đai đồng bộ răng hình cung và bánh xe đồng bộ giúp giảm tiếng ồn, công suất tiêu hao thấp, truyền mô-men xoắn lớn.
4. Bộ đếm mét : Bộ mã hóa đếm chiều dài dạng lô được sử dụng để quay đồng bộ với lô kéo để đếm chính xác chiều dài cấp liệu. Chương trình được thiết kế với chức năng cài đặt tự động giảm tốc và dừng.
5. Phương pháp chia : Máy này sử dụng loại dao chia tròn, đồng thời được trang bị 1 lô dao dưới, căn cứ vào khổ rộng dao để trang bị dao dưới và căn cứ vào khổ rộng giấy có thể dichuyeern giá đỡ dao. Được trang bị 20 bộ dao trên và dưới.
6. Phôi cạnh thải : Sử dụng 1 bộ động cơ thổi phôi cạnh thải công suất cao và ống dẫn hướng phôi thải được làm bằng thép không gỉ .

Bộ phận thu cuộn của máy chia cuộn màng nhôm:

1. Phương pháp thu cuộn : Kéo – mở để thu cuộn, định vị và khóa bằng thủ công.
2. Trục thu cuộn : Được trang bị 2 trục khí nở 3 inch, được bơm hơi và xì hơi thủ cộng.
3. Lực căng thu cuộn : Sử dụng côn để kiểm soát lực căng thu cuộn ,, cài đặt thông số bằng màn hình cảm ứng, điều khiển bằng PLC và điều khiển đầu ra áp suất không khí của van tỷ lệ để tạo ra lực căng cần thiết thu cuộn.
4. Lực thu cuộn : Được trang bị 2 động cơ biến tần công suất 3 kw, dây đai đồng bộ, mô-men xoắn , bánh xe truyềnđộng đồng bộ.

Chức năng của máy chia cuộn màng nhôm:

1. Có chức năng đếm mét chiều dài giấy chính xác, hiển thị tổng số mét và số mét làm việc.
2. Máy có chức năng tự động giảm tốc và dừng khi máy đã đạt đến giá trị cài đặt số mét.
3. Máy có chức năng phát hiện đường kính cuộn giấy nạp và thu cuộn theo thời gian thực.
4. Máy có chức năng cài đặt phát hiện đường kính cuối của cuộn giấy nạp và tự động dừng máy.
5. Máy có chức năng hiển thị và cài đặt giá trị lực căng của máy.
6. Máy có các chức năng như: thủ công, tự động, tăng tốc và giảm tốc.
7. Máy có chức năng tự động báo lỗi khi máy xảy ra sợ cố.

Danh sách linh kiện của máy chia cuộn màng nhôm:
