Máy Bế Tròn Thùng Carton

Giá Bán : Liên hệ

Mã: MFPQ-2000/2400

Hãng: China

Bảo hành: 12 tháng

THÔNG TIN ĐẶT HÀNG

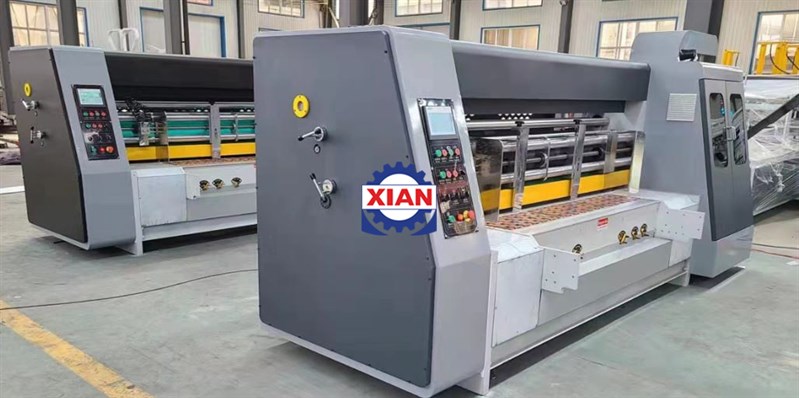

Máy bế tròn thùng carton

ký hiệu: MFPQ-2000

Chức năng Máy bế tròn thùng carton :

Máy bế đúc khuôn tròn tự động MFPQ-2000 có thể hoàn thành nhiều quy trình khác nhau như cắt khe, cắt góc, chia giấy, ép đường gân và đục lỗ có hình dạng đặc biệt cùng một lúc, đặc biệt thích hợp cho việc gia công các loại hộp giấy có hình dạng đặc biệt.

Đặc điểm Máy bế tròn thùng carton:

1, Thân máy chính được làm bằng gang đúc liền khối HT250 dày 50mm do trung tâm gia công lớn chế tạo và gia công đảm bảo độ chính xác cao.

2,  Hệ thống điều khiển tự động của toàn bộ máy được điều khiển bằng ánh sáng, điện và khí đốt tích hợp để theo dõi quá trình chạy của bìa cứng. Khi ngừng cấp giấy sẽ phối hợp với thiết bị nâng tự động bằng khí nén của hệ thống cấp giấy và đệm cao su tự động tách ra khỏi khuôn dao giảm tải khi chạy không tải và độ mòn bất thường của miếng đệm cao su.

3, Các bánh răng được làm bằng thép 45 # chất lượng cao và chính xác, với  hệ thống bôi trơn tuần hoàn phun tự động tần số cao có độ chính xác cao khi vận hành và kéo dài tuổi thọ của máy.

4, Con lăn đệm cao su và con lăn khuôn cắt đều được làm bằng gang  đúc ly tâm đã qua tôi luyện, hiệu chỉnh cân bằng, mài bề mặt, mạ crom cứng đảm bảo hoạt động ổn định.

5, Thiết bị lệch hướng, con lăn đệm cao su đảo chiều xoắn cơ khí tự động 40mm di chuyển theo chiều ngang tự động để đảm bảo độ mòn đồng đều của đệm cao su trong quá trình sử dụng.

6, Thiết bị bù chênh lệch tốc độ bộ cân bằng tích hợp được sử dụng để bù độ lệch gây ra bởi sự mài mòn của miếng đệm cao su đảm bảo để tốc độ tuyến tính của con lăn đệm cao su và con lăn cắt  đồng bộ tuyệt đối, khuôn cắt thùng carton có độ chính xác cao.

7, Pha cắt được điều khiển bằng điện 360⁰ kỹ thuật số vi máy tính, động và tĩnh có thể được điều chỉnh chính xác và nhanh chóng.

10, Vòng kết nối không phím, vị trí ảo được mở rộng, giảm khe hở kết nối đảm bảo độ chính xác của quá trình cắt trong thời gian dài không thay đổi.

9, Chức năng chỉnh lệch tự động thông qua cấu trúc đế trượt trục dẫn hướng kép và trục vít dẫn hướng, sử dụng đệm cao su chỉnh lệch đảm bảo độ chính xác cao.

10, Tất cả các linh kiện điện, điện tử và khí nén sử dụng các thương hiệu nổi tiếng tại China.

Thông số kỹ thuật Máy bế tròn thùng carton:

Mã máy

MFPQ-2000 MFPQ-2400
Kích thước bế tối thiểu 350 x 500 mm

350 x 500mm

Kích thước bế tối đa

1370 x 1900 1370 x 2400mm
Tốc độ thiết kế 160 tấm / phút

150 Tấm/ phút

Tốc độ sản xuất ổn định

80-120 tấm/ phút 80-120 tấm / phút
Động cơ chính 7.5kw

7.5kw

Động cơ giảm tốc

0.18kw

0.18kw

Cấu hình Máy bế tròn thùng carton:

1, Hệ thống nạp giấy cạnh

1. Quạt gió công suất 7,5kw hỗ trợ nạp giấy, lượng gió có thể được điều chỉnh tùy theo mức độ cong của bìa cứng để đảm bảo nạp giấy trơn tru.

2. Điều chỉnh thủ công tấm chặn bên, điều chỉnh thuận tiện, nhanh chóng và chính xác.

3. Sử dụng con lăn Taiyang nạp giấy cạnh trước bền và chống mài mòn.

4. Con lăn cấp liệu phía trên được bọc bằng cao su chống mài mòn và xẻ rãnh chống áp lực được tạo ra để giảm thiệt hại của carton sóng.

5. Con lăn nạp giấy dưới được làm bằng thép dập nổi, hiệu chỉnh cân bằng, mạ crom cứng, Ф152mm .

2, Bộ phận máy 1. Thân máy được làm bằng  gang đúc HT250  dày 50mm do trung tâm gia công sản xuất.



2. Phần bánh răng được làm bằng thép hợp kim chất lượng cao 45 #, được chế tạo chính xác,  độ dày của bánh răng là 50mm.

3. Con lăn khuôn cắt và con lăn đệm được làm bằng gang đúc ly tâm có độ cứng 40 #.

4. Đường kính con lăn đệm  Ф434.2 (Lưu ý: quy cách lắp đặt đệm cao su).

5. Đường kính lô khuôn cắt bế Ф410mm, (thông số gia công tấm  , khoảng cách lỗ ngang 100mm, chu vi 18, lỗ vít M10).

Danh sách linh kiện Máy bế tròn thùng carton tự động:

Số TT

Tên linh kiện Thương hiệu

Ghi chú

1

Động cơ chính Hebei 7.5 kw
2 Động cơ pha Shanghai

Động cơ giảm tốc 0.18 kw

3

Động cơ hiệu chỉnh shanghai

Động cơ giảm tốc 0.37 kw

4 Công tắc tơ AC Schneider



5

Nút ấn  thao tác Schneider
6 Ben hơi Huaneng

80 x 100

7

Van điện từ Huaneng 4V210-8
8 Điều khiển pha vi máy tính Hebei



Lưu ý: Có thể có 1 số linh kiện thương hiệu của các nước nhưng có nhà máy sản xuất đặt tại Trung Quốc, linh kiện xưởng có thể thay đổi tuỳ theo thời điểm cho phù hợp với tình hình thực tế, nhưng vẫn đảm bảm bảo chất lượng tương đương mà không báo trước.
